电磁干扰对触控显示终端的三大威胁
在电力变电站、轨道交通和重型制造车间中，工业触控显示屏长期暴露在强电磁场环境下。电弧开关瞬间的浪涌、变频器产生的高频谐波以及大功率电机启停带来的脉冲群，都会对显示终端造成不同程度的干扰。最典型的威胁集中在三个方面：触控漂移、画面闪烁和数据丢帧。
触控漂移表现为手指尚未触碰屏幕，光标却自行跳动或偏移，这在电容感应式面板上尤为明显。当环境中存在快速变化的电磁场时，感应层的电场分布被扰乱，控制器无法正确解析触点坐标。画面闪烁则与显示信号传输链路的抗扰度直接相关，强干扰耦合进视频信号线后，帧同步被打乱，出现水平条纹或瞬时黑屏。数据丢帧往往发生在通信接口层面，电磁脉冲导致串口或以太网报文出错，上位机指令无法及时送达，操作延迟可能引发安全隐患。

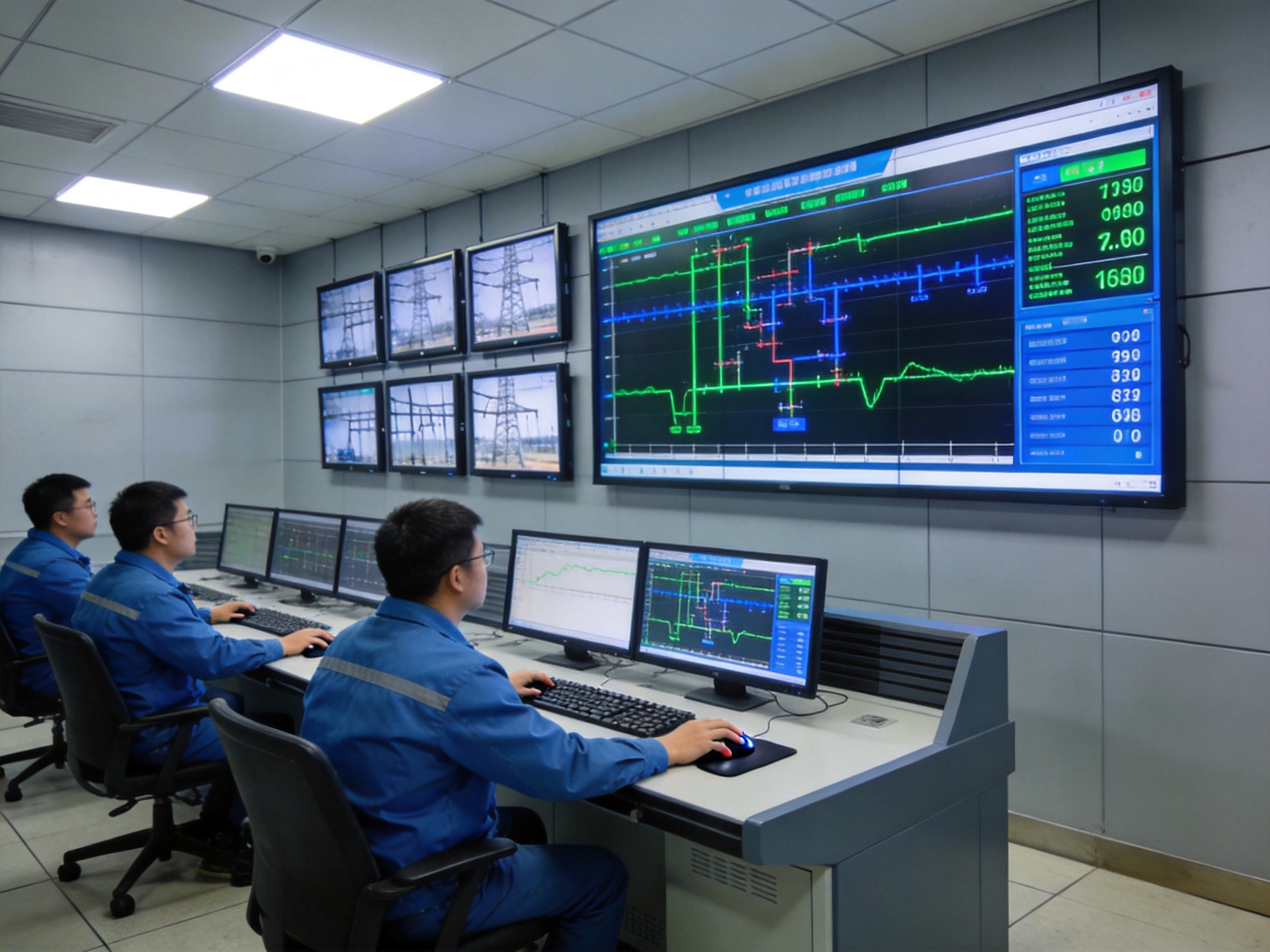

变电站强电磁环境下的EMC设计要点
变电站是电磁环境最恶劣的工业场景之一。一次侧开关操作产生的瞬态电磁场可达数千伏每米，对二次侧设备提出了极高的抗扰度要求。以控显科技为代表的专业厂商在工业触控显示屏的EMC设计中，通常从电源滤波、信号隔离和结构屏蔽三个维度同步着手。
电源滤波是首要防线。在交直流输入端部署多级共模电感与压敏电阻阵列，可将浪涌残余电压钳位至安全水平。信号隔离则通过光电耦合或磁隔离芯片切断地环路，防止共模干扰沿通信线缆侵入主板。结构屏蔽方面，全金属外壳采用导电衬垫确保接缝处的电磁密封性，面板与壳体之间用屏蔽网过渡，使整体屏蔽效能达到30分贝以上。此外，变电站场景还要求设备通过四级浪涌抗扰度测试，即能承受4千伏组合波冲击而不误动作。

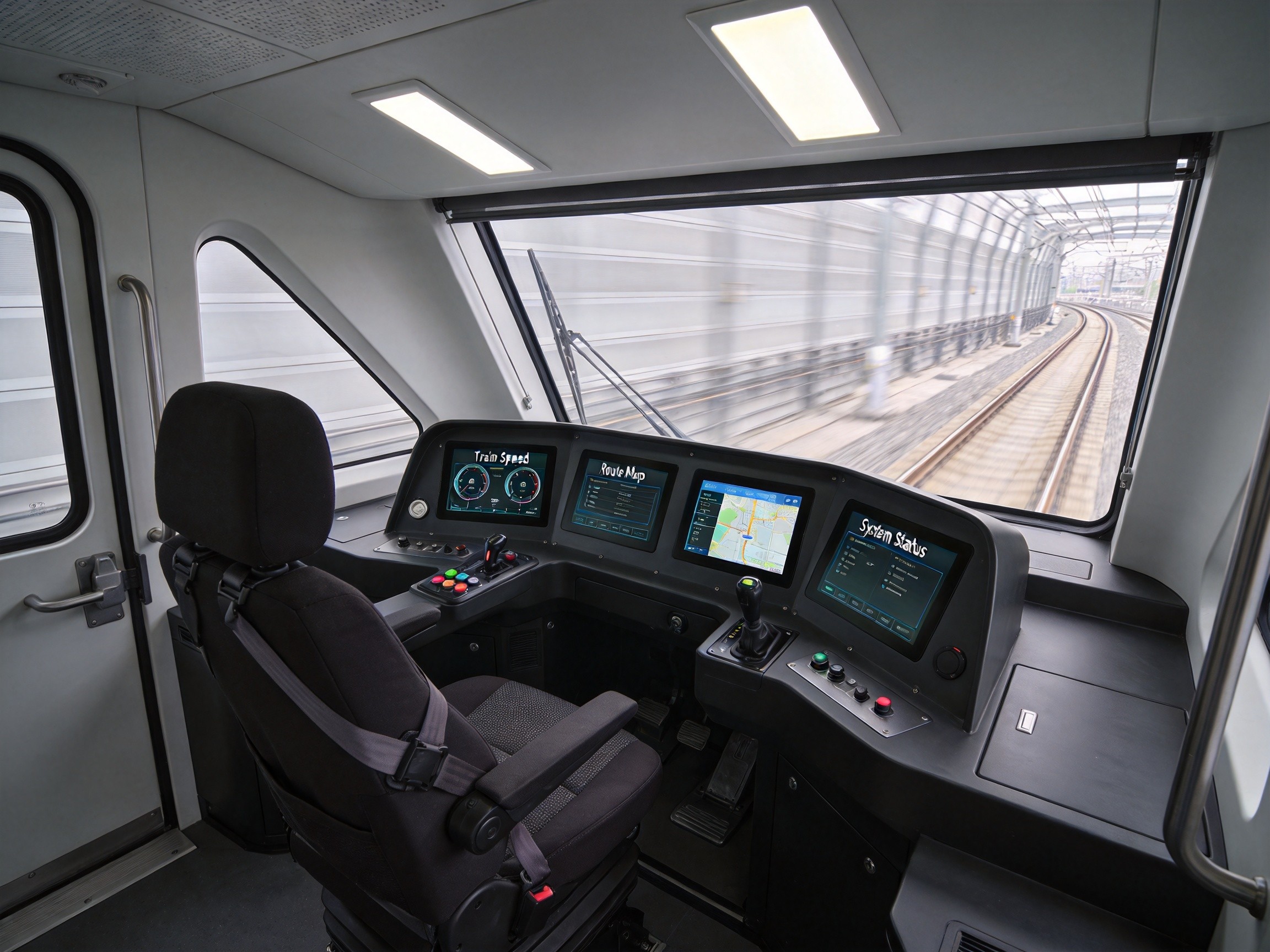

轨道交通与工业现场的接地与屏蔽方案
轨道交通车辆在运行中承受着牵引系统切换、受电弓离线放电等电磁冲击，车载工业触控显示屏必须具备卓越的抗扰性能。接地策略是其中的关键环节：采用单点接地与多点接地相结合的混合方式，低频信号回路用单点接地避免地环电流，高频辐射干扰则通过多点接地就近泄放。

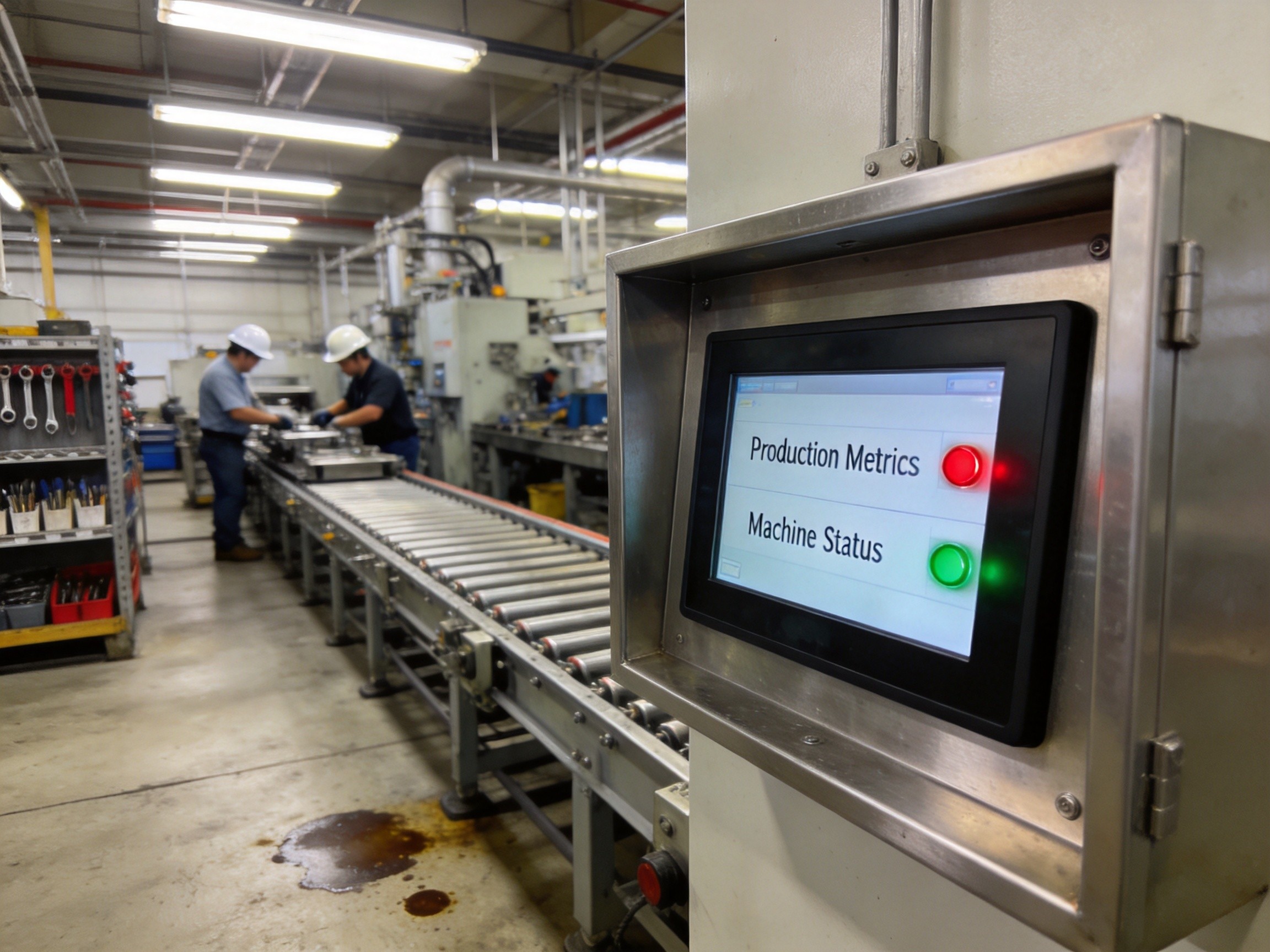

在工业现场，大型电机和变频器产生的传导干扰与辐射干扰同样不可忽视。控制柜内布线需严格遵循强弱电分离原则，信号线选用双绞屏蔽缆，屏蔽层在柜体侧单端接地。在设备内部结构设计上，控显G1D系列内置独立接地铜排与屏蔽隔板，有效隔离了电源噪声对触控与显示信号的串扰。对于长距离信号传输，加装信号中继器并对线缆全程穿金属管敷设，可进一步降低干扰耦合路径。

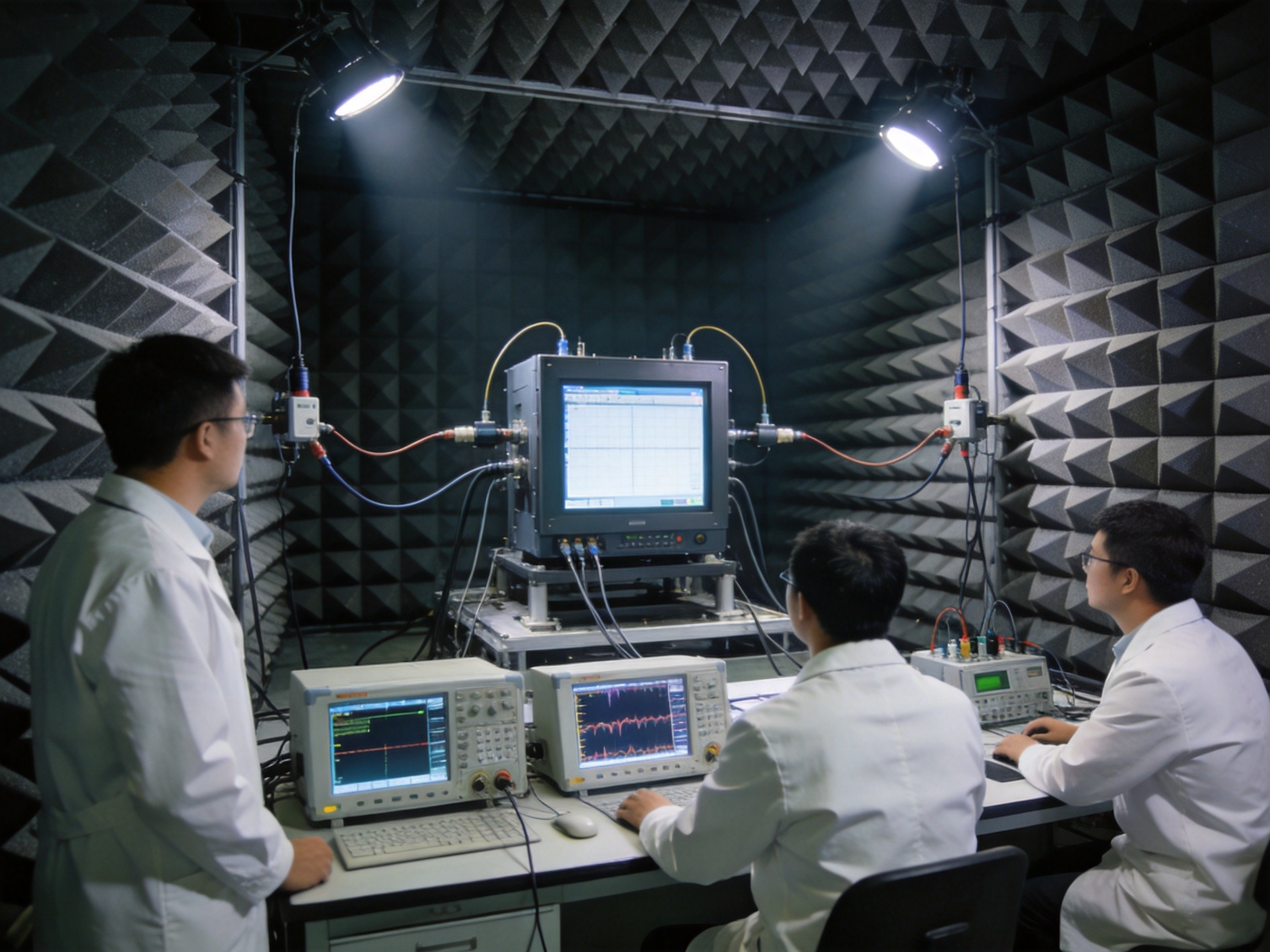

EMC选型：从测试标准到实际部署
选型阶段，工程人员应重点关注工业触控显示屏所通过的EMC认证等级。国内通常参照GB/T 17626系列标准，涵盖静电放电、射频电磁场辐射抗扰度、电快速瞬变脉冲群和浪涌等测试项目。不同应用场景对各项测试的严酷等级要求不同，变电站和轨道交通一般需达到四级及以上。
实际部署时，即便选用了高抗扰等级的设备，安装工艺同样决定最终效果。以控显G3系列为代表的专业级设备在出厂环节逐台进行全项EMC测试，确保交付设备具备充分的电磁兼容裕量。在此基础上，机柜接地电阻应小于4欧姆，信号线缆与动力电缆保持20厘米以上间距，面板安装缝隙用导电密封条填充，这样才能真正发挥设备的抗干扰性能，保障系统长期稳定运行。
