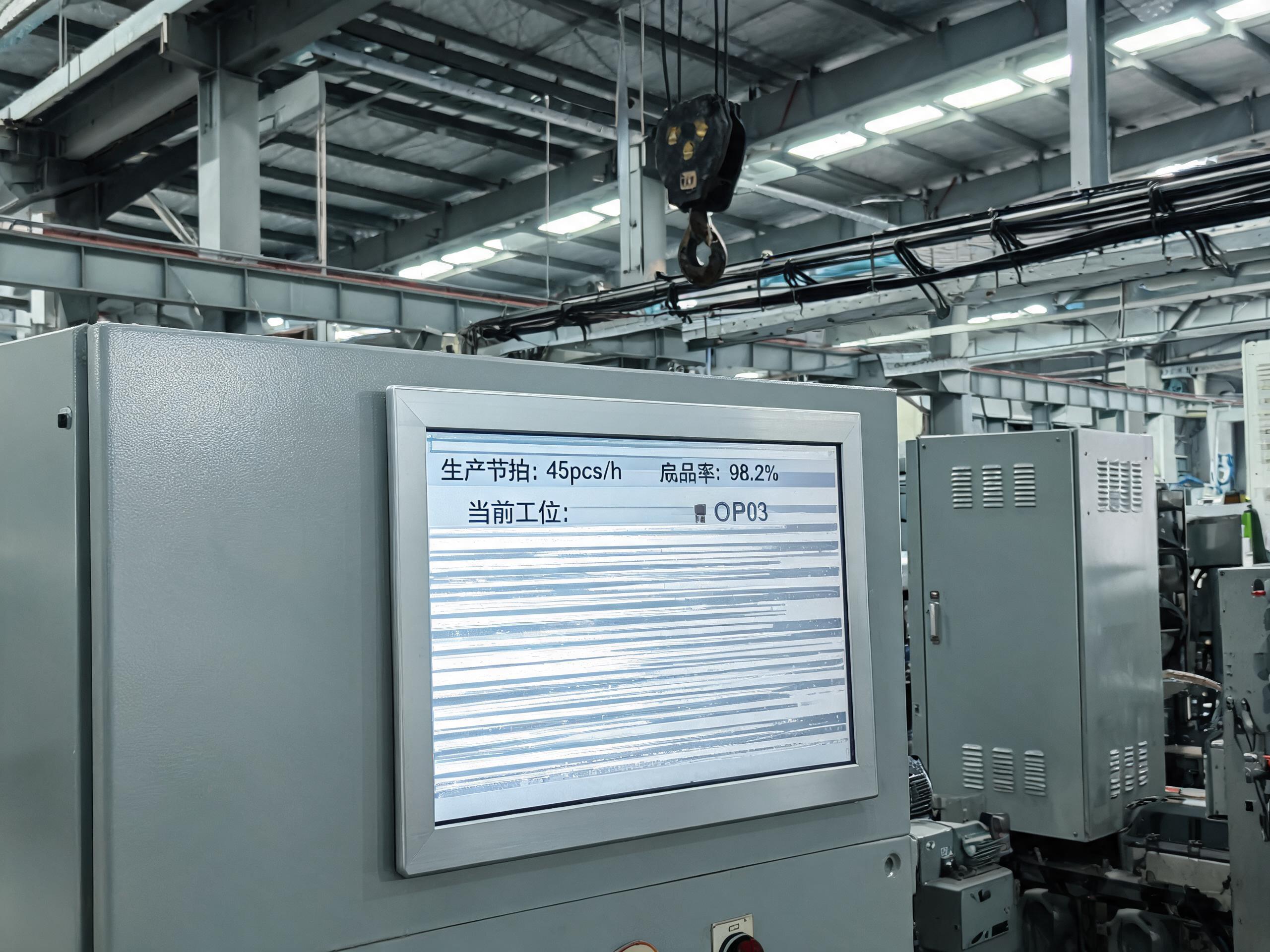

车间里的花屏往往挑时刻。行车起吊、变频器加速、接触器吸合的瞬间，嵌入式安装的工业显示屏忽然出现条纹、闪屏或触控漂移，重启后又恢复正常。这大多不是液晶屏自然老化，而是电磁干扰沿电源、线缆与机壳缝隙侵入整机。整改统计显示，显示终端电磁兼容不合格多集中在高频辐射、接口谐波与静电花屏五类故障，占比超八成五。
花屏瞬间发生了什么，干扰有三条耦合路径
电磁兼容要求设备既不对外发射过量噪声，也能承受外界电磁干扰。车间干扰源很集中，变频器高速开关、电机启停冲击、触点瞬态脉冲与电焊高频辐射，能量都不可忽视。
能量进入工业显示屏主要走三条路，电源传导让噪声直接进入驱动板，信号耦合发生在排线与动力线捆扎时，空间辐射则在屏体距强电设备过近时把电磁波送入内部电路。工程师用示波器追踪行车启动发现，通信波形的尖峰脉冲与屏幕复位完全同步，改用隔离供电后故障消失，干扰路径就此坐实。
金属机身不只是耐磨件，屏蔽先看壳体连续性

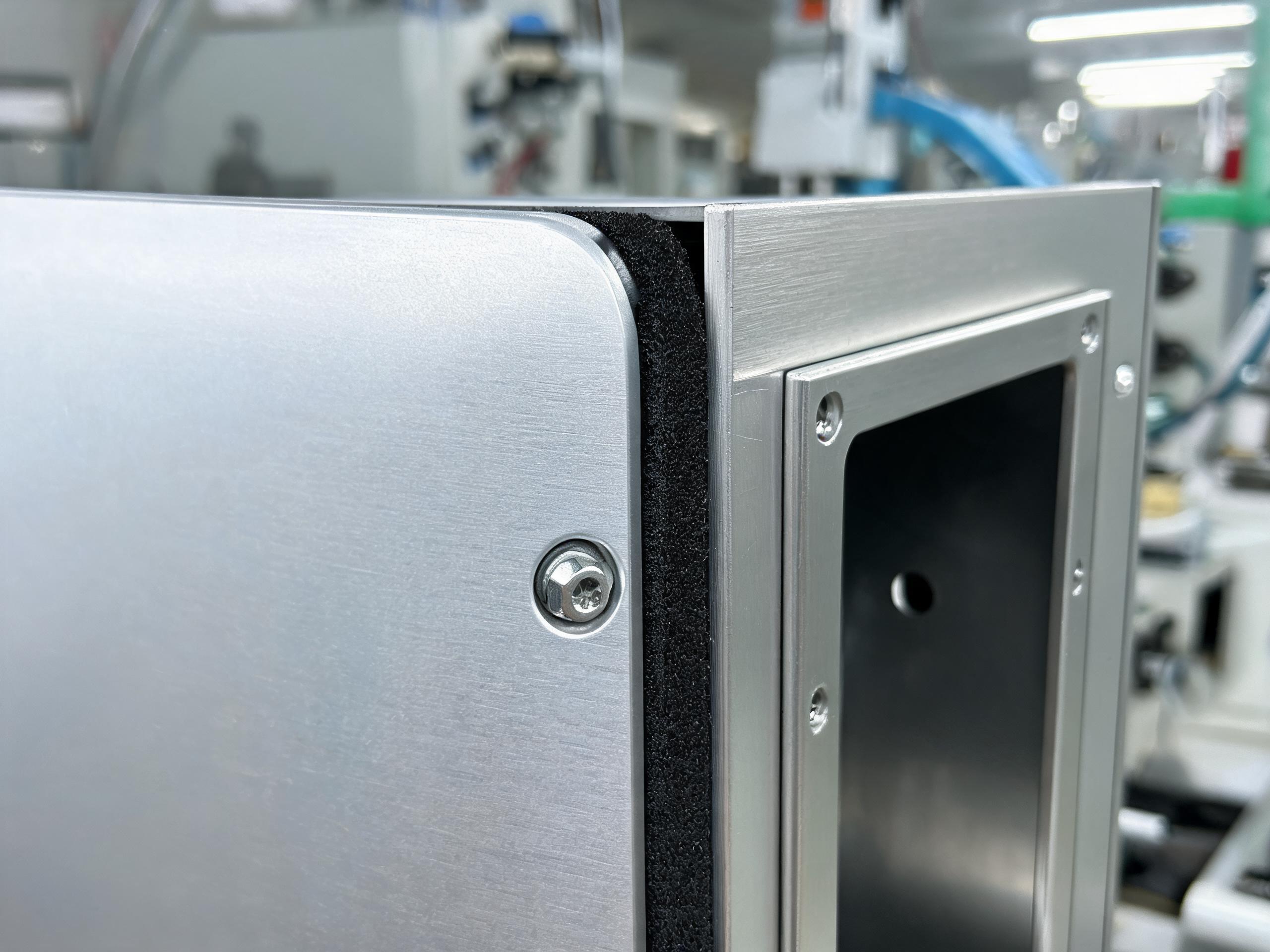

屏蔽原理并不复杂，连续导电的金属腔体让电磁波在壳体上感应出电流，再经低阻抗接地泄放。但效能取决于连续性，盖板、前面框与安装面板间的接缝、开孔和显示窗口都是薄弱环节。铝合金机身配合导电泡棉衬垫，能把缝隙搭接电阻压得很低；前面板玻璃若不做透明导电处理，大尺寸开口本身就是接收天线。
在整机结构处理上，控显G1F壁挂式工业显示器采用全金属机身，预留HDMI、DVI、VGA显示接口，配合全贴合触控面板封闭前面板缝隙，是按屏蔽连续性思路应对工业显示屏电磁干扰的一类结构方案。
整改数据显示，约六成五的工业显示屏兼容问题根源在印制板布局、接地与排线缺陷，而非元器件选型。塑料外壳屏幕在变频器旁反复复位，换成连续金属屏蔽结构后才趋稳定。
接口与屏线是干扰入口，滤波接地要按路径处理

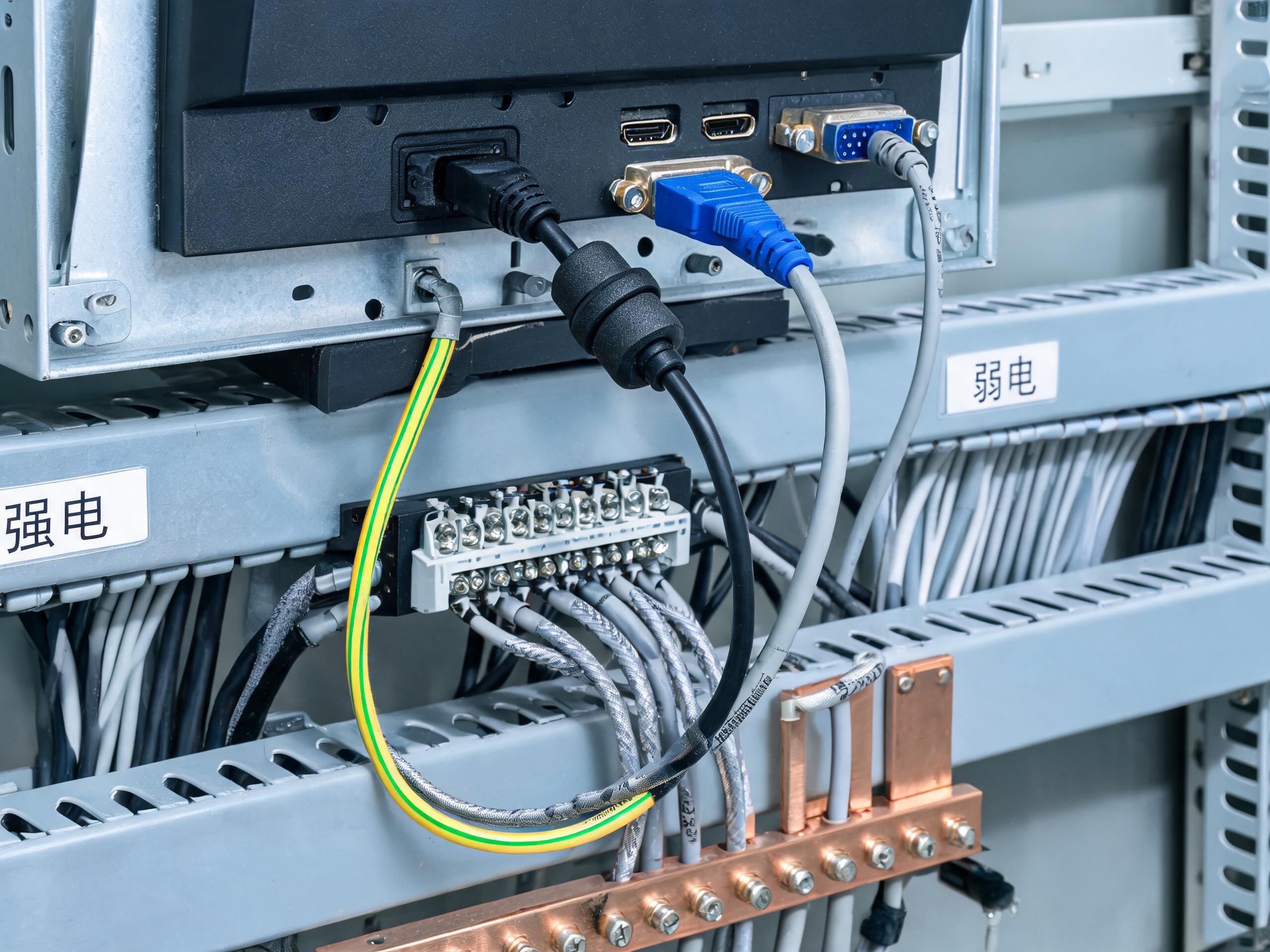

挡住辐射后还要在入口滤波。电源端配共模电感与安规电容抑制传导噪声，外露接口加装瞬态抑制器件与磁环，为静电和脉冲群提供泄放通路；显示链路优先选LVDS、eDP差分接口，接收端求差即可抵消共模噪声，明显强于老式并行接口。
接地决定屏蔽层能否真正起作用。金属机身要可靠接入车间等电位接地网，接地电阻建议小于四欧姆；信号线用双绞屏蔽线，屏蔽层通常单端接地，避免两端电位差形成地环路。强弱电走线保持二十厘米以上间距，屏幕供电走独立回路，不与接触器、继电器共用端口，即可消除大部分偶发花屏。
抗扰度能不能验，看试验判据而不是宣传参数

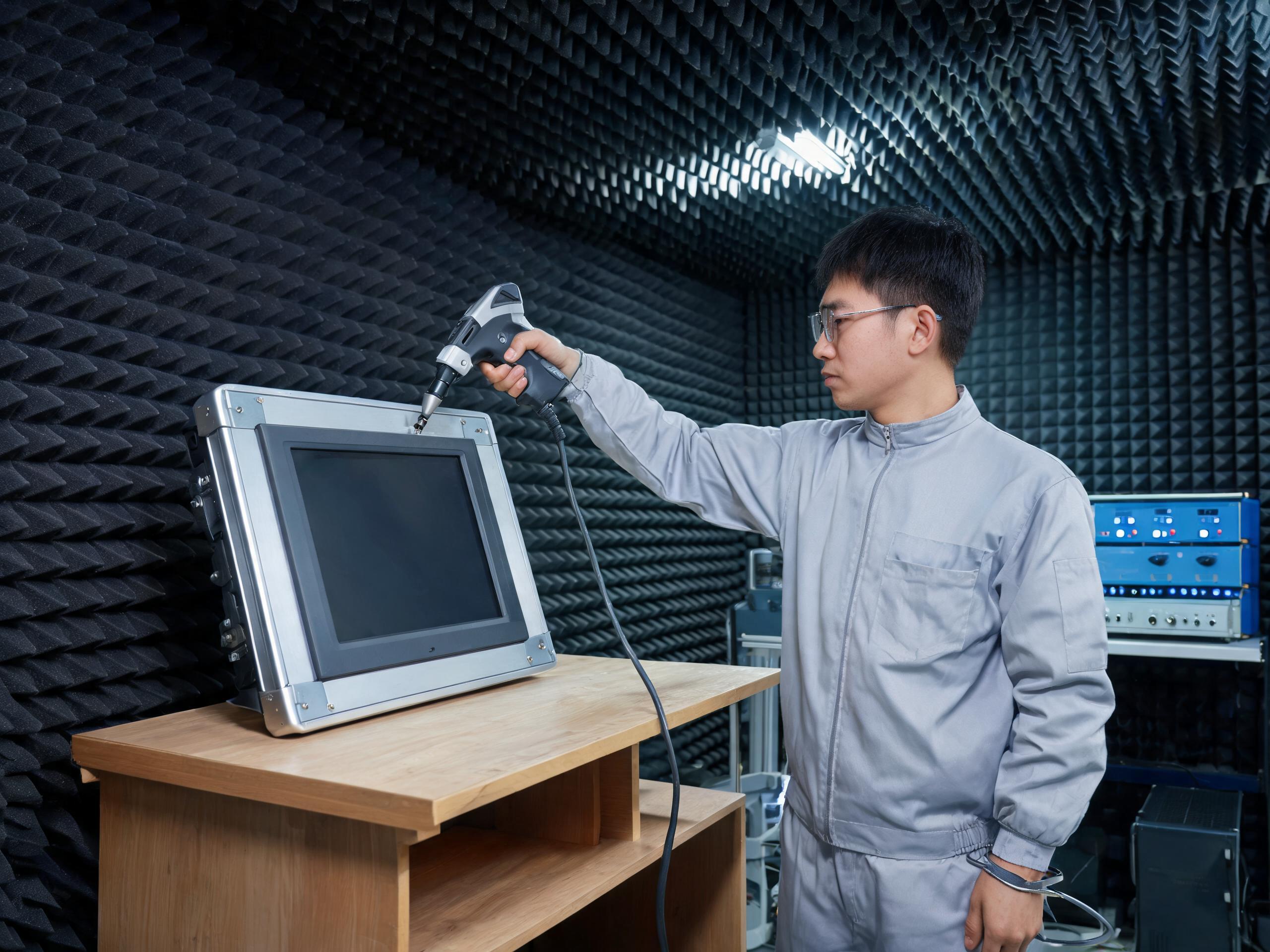

抗干扰能力可以在实验室逐项验证。基础抗扰度依据GB/T 17626系列，静电放电按GB/T 17626.2，工业现场普遍要求接触放电正负八千伏、空气放电正负十五千伏；电快速瞬变脉冲群按GB/T 17626.4，电源端口正负二千伏、信号端口正一千伏；射频辐射抗扰度按GB/T 17626.3，工业级按十伏每米考核。
结果按性能判据分级，判据A要求施加干扰中功能正常，判据B允许暂时偏差但能自行恢复，判据C才允许人工复位。在定型流程上，控显科技依托CNAS认可实验室的百余项测试，把静电、脉冲群、浪涌与高低温振动项目放在量产前统一验证。
对集成商和设备主管而言，更实际的做法是把抗扰度等级写进采购技术协议，到货核对电压等级与性能判据，安装时把接地电阻、线缆间距与屏蔽层接法定为验收项。工业显示屏花屏的祸首很少是单块屏的质量，而是屏蔽、滤波、接地三道防线是否连续，做扎实了偶发复位才会消失。
